php 软件对接硬件如何实现

凌晨三点半的卢本伟 2023-03-27

一。脑子抽了，想做点不一样的东西

找了一遍又一遍文档，最终找了一个视频，跟我的预期是很符合的，但是还是有困惑的地方
1.操作流程如下、一个硬件电子秤，电子秤称了东西，php 后台就能接受到数据，然后入库
我找到一片文档解决方案是 php 的 dio 串口，具体操作如下，用一个软件模拟串口发送数据。后台接收。这个可以理解，如图

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title></title>
    <script src="https://cdn.staticfile.org/jquery/2.2.4/jquery.min.js"></script>
</head>
<body>
<div id="fdsa" class="">
</div>
</body>
<script>
    //假设每隔秒发送一次请求
    window.onload = function () {
        getApi();
    }
    function getApi() {
        //设置时间秒  1000-毫秒  这里设置你自己想要的时间
        setTimeout(getApi,1*1000);
        $.ajax({
            url: 'http://localhost/comdemo/com.php',
            type: 'get',
            dataType: 'text',
            success: function (data) {
                //方法中传入的参数data为后台获取的数据
                console.log(data);
                $("#fdsa").append("<br/>"+data);
                }
        })
    }
</script>
</html>

<?php

/**
 * 打开串口
 * $com:串口号,$baud:波特率,$date数据位,$stop:停止位
 */
function open_com($com,$baud,$data,$stop)
{
    exec('mode : baud='.$baud.' data='.$data.'. stop='.$stop.' parity=n xon=on');
    // 打开串口
    $ck = dio_open($com . ':', O_RDWR);
    // 如果打开串口失败，停止脚本，并输出“打开串口COM1失败”;
    if (!$ck) {
        die("打开串口" . $com . "失败");
        return false;
    } else {
        return $ck;
    }
} // end open_com

/**
 * 读取串口数据
 */
function get_com($rs){
    //读取串口并将读取到的数据赋值给变量‘$shuju’;
    $shuju = dio_read($rs);
    $shuju .= dio_read($rs);
    //这里赋值两遍是应为第一次赋值只能获取到第一个字符，再赋值一次就能获得完整字符（我也不知为什么，也就只能用这种笨一点的方法le）
    return $shuju;
} // end get_com

/**
 * 关闭串口
 */
function close_com($rs)
{
    dio_close($rs);
} // end close_com

$isOpen = open_com($com='COM2', $baud = '9600', $data='8',  $stop = '1');
echo get_com($isOpen);
?>

二、提出疑问

我怎么知道我的硬件是什么串口号？
是不是购买特地的电子秤串口类型
我的想法是，是不是有 usb 的东西连接我的电子秤，然后再通过电脑软件向我的前端抛数据，前端接收到后，通过ajax提交到后台

 1656  2 1

2个回答

稚出 2023-03-28

端口是电脑分配的，不是特定的。以win10/11为例查看端口号，打开设备管理器->端口，然后插入设备看有哪个端口新增

暂无评论

iot.workerman.net物联网平台 2023-03-28

你的方案不太科学，ajax轮询效率太低且消耗资源太高，并且即时性差，应该用TCP服务端跟设备连接，web前端通过websocket实时显示。
推荐方案：
1、硬件1：电子秤支持232/485接口，支持MODBUS协议均可，淘宝上搜关键词“电子秤 485”，出来的都是可以使用的，建议购买基于MODBUS协议的。
2、硬件2：DTU：推荐品牌有人，型号（有线:USR-N510）,(无线G780V2)。
3、软件：搭建TCP服务端，可以使用workerman或webman搭建，也可以去市场购买现成的应用，如：IOT物联网系统： https://www.workerman.net/app/view/iot
4、操作方法：
（1）找电子秤卖家要到通讯协议文档。协议一般是MODBUS。
（2）协议里会写有电子秤的串口参数，一般是9600N81，即波特率：9600，校验位:NONE，数据位：8，停止位：1，将这个参数配置到DTU里（DTU有对应软件可配置）。

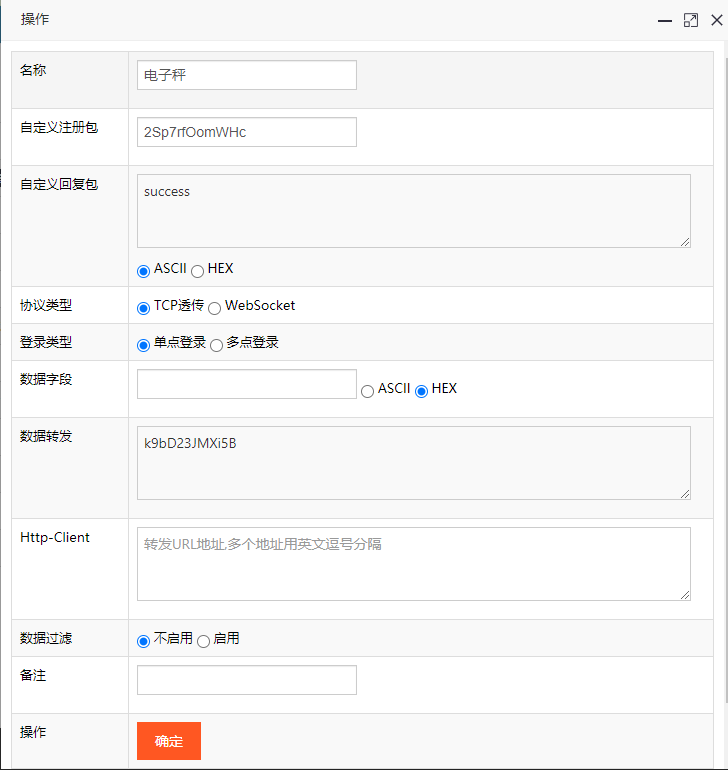

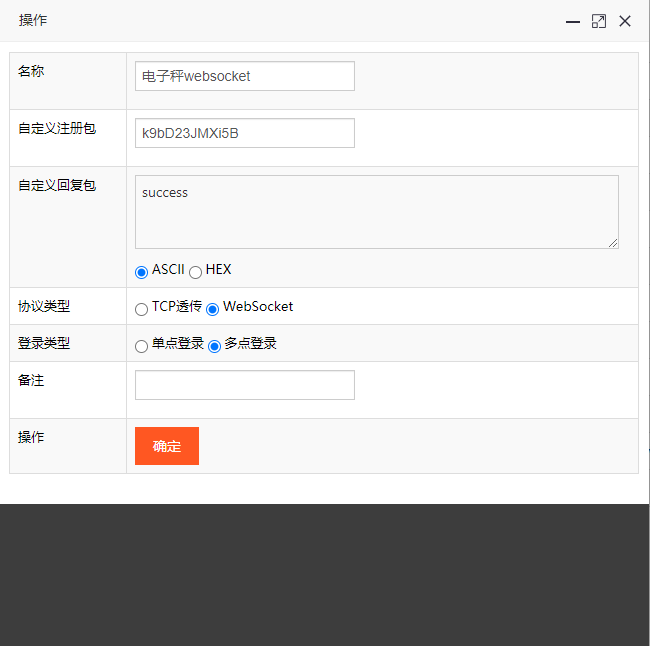

（3）在IOT物联网系统里添加设备，添加TCP设备和websocket设备，并且在TCP里配置转发websocket。并且给TCP设备配置定时下发。如下图

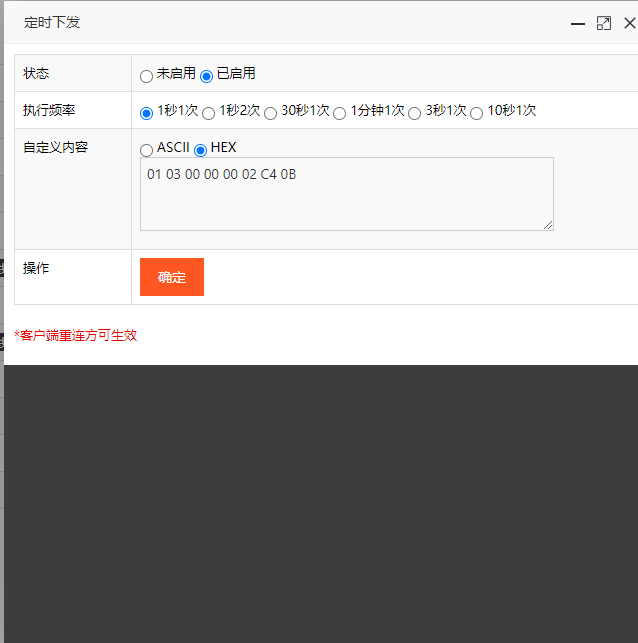

（4）上图的定时下发，目的是每秒请求一次设备的当前称重结果，这个01 03 00 00 00 02 C4 0B，就是文档里提供的请求数据帧，服务端每隔一秒给DTU发送一次这个请求帧，DTU收到后转发给设备，设备回复的数据帧也会被DTU转发给服务端。
（5）TCP设备端由于配置了转发websocket，所以当收到这个数据帧后，会立即转发给websocket。
（6）web前台注册websocket，连接到服务端，收到请求帧之后，根据文档提供的解析方法，解析出称重数据。
